抽油杆

抽油杆常指传统意义上的钢制实心抽油杆,是有杆泵采油技术中的核心部件,它连接地面抽油机和井下抽油泵,将地面动力(往复运动)传递给井下泵,从而将原油举升至地面的井下工具。是国际上的通用产品,规格型号覆盖面大,级别全,工艺成熟,根据不同泵挂载荷要求可选型(杆体直径)进行适配,价位相对较低,是世界上应用最广泛的有杆采油工具。

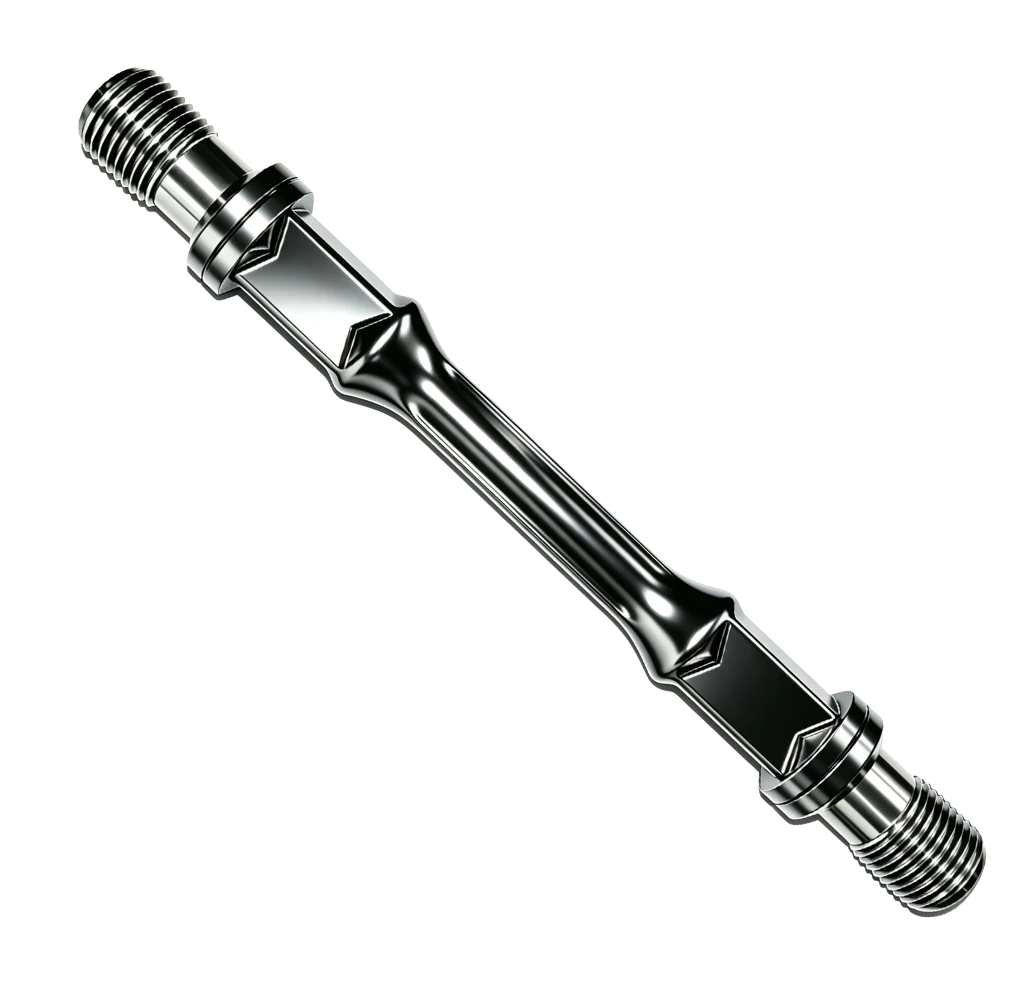

结构特点

产品结构历经长期工程实践优化,每一处几何形状的变化都旨在对抗复杂的井下交变应力,以追求更长的疲劳寿命和运行可靠性。

杆体

实心圆形截面光杆是承受交变拉-压载荷的主体,其截面积决定了承载能力。表面光滑,减小在油管内上下运动时的流体阻力和摩擦。

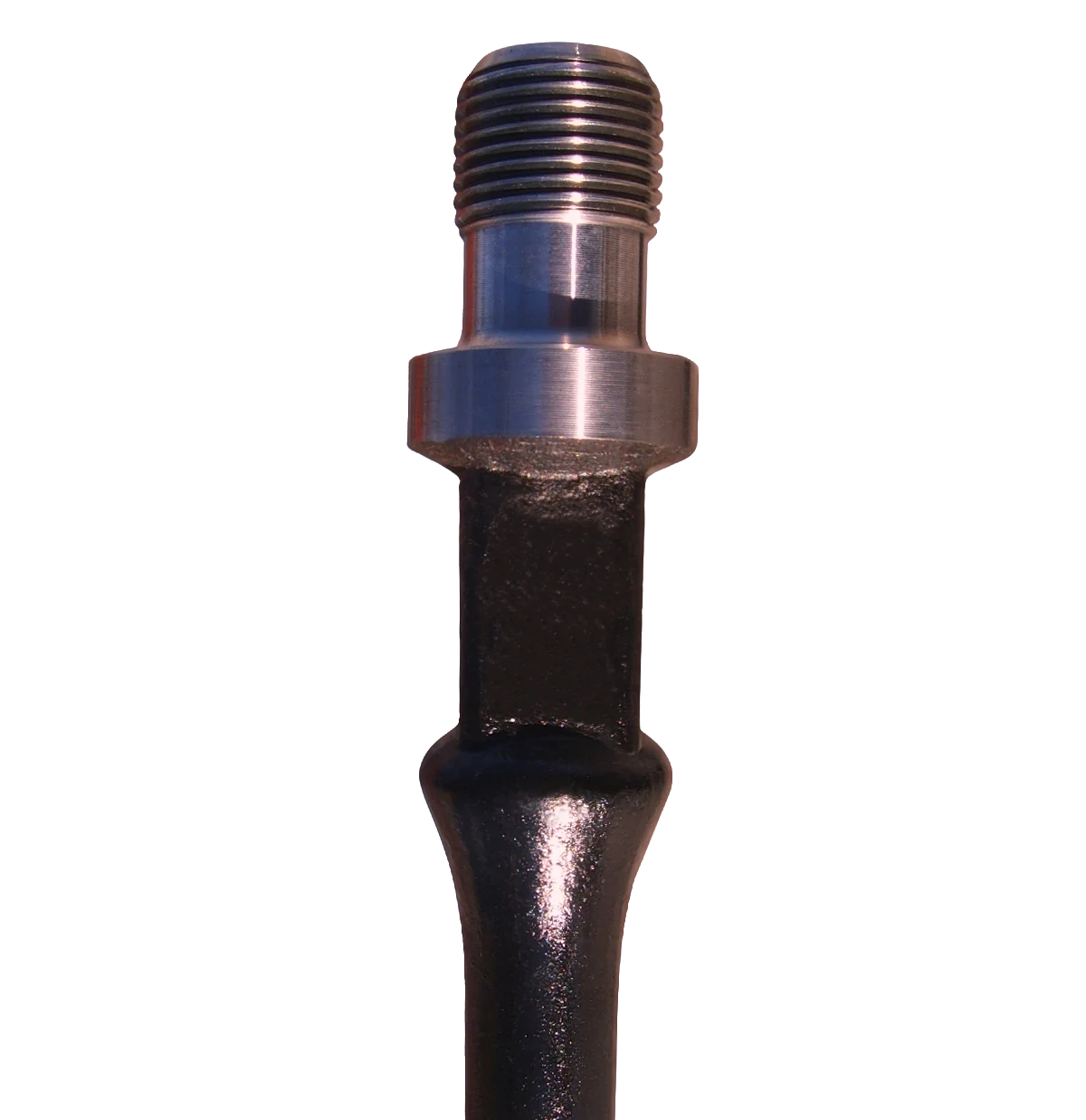

接头(镦粗端)

采用端部镦粗工艺制造,两端经热镦粗,形成直径显著大于杆体的接头部分。在加粗的接头上加工连接螺纹,避免在杆体本体上切制螺纹而导致截面削弱。镦粗过渡区采用圆弧过渡,截面变化平缓,大幅降低此处的应力集中系数,防止疲劳裂纹产生。

螺纹

标准螺纹10牙/英寸,牙形角60°,滚压成型,互换性高,因螺纹联接需承受大部分载荷,因此对螺纹的加工精度和表面完整性要求极高。

扳手方

供专用扳手夹持,进行装卸上卸扣操作,避免工具损伤螺纹。

推承面(台肩)

抽油杆与接箍上紧时,杆的推承面与接箍的推承面紧密贴合,承担结构载荷。上紧后杆柱的拉/压载荷通过这对金属面直接传递,而非由螺纹牙承受剪切力,从而极大提高了连接部的强度和疲劳寿命,辅助形成金属密封。

产品优势

  • 价格低

    产品使用量大,有效降低了生产固定成本,客户物资采购费用低。

  • 性能可靠

    批量生产,规模稳定,制造工艺成熟,质量控制体系久经现场验证,性能可靠。

应用案例

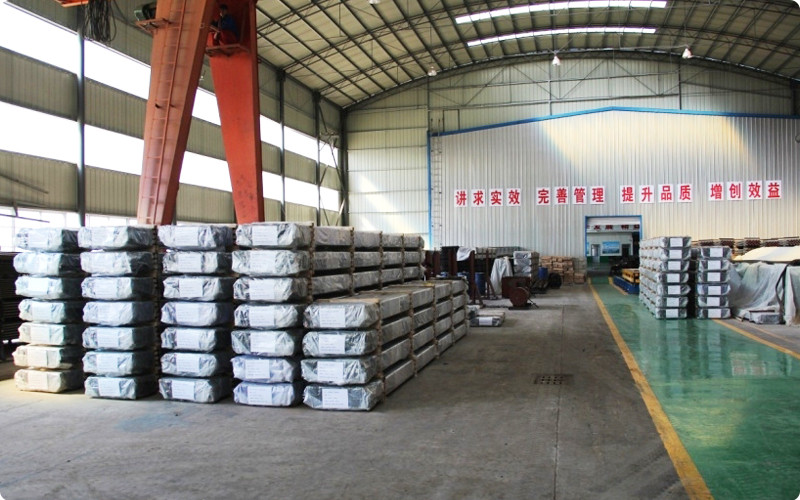

成品库房

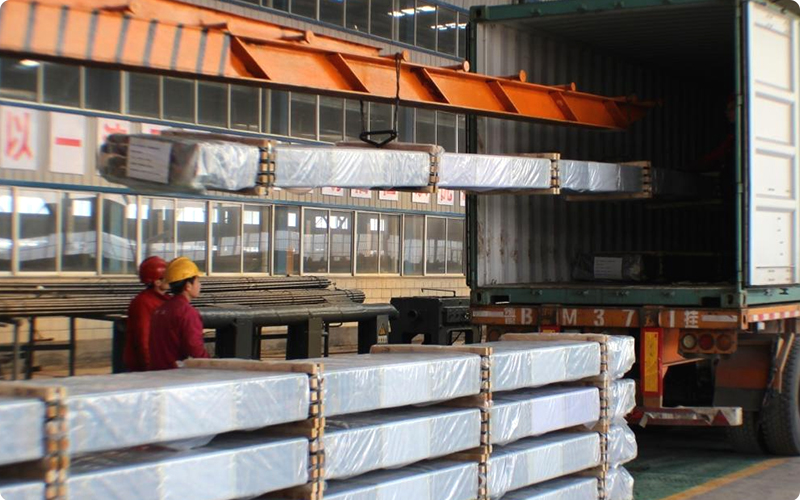

装箱发货

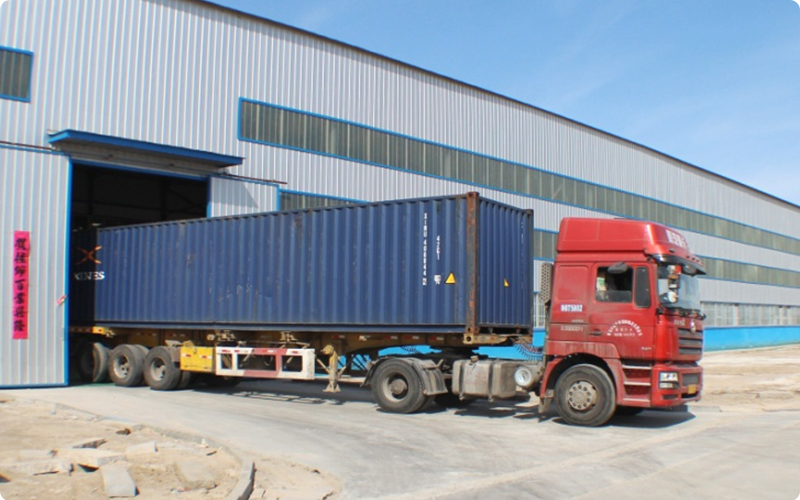

集装箱发运
